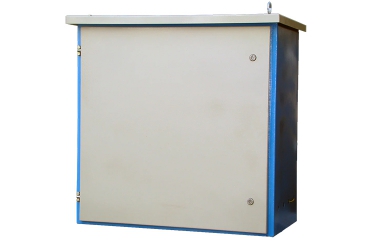

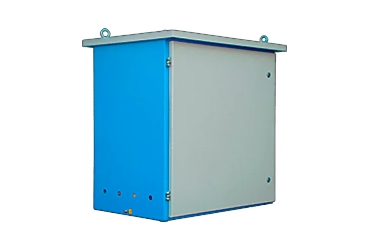

Малогабаритна приладова шафа МПШ-0996

Малогабаритна приладова шафа серії МПШ-0996 призначена для монтажу від двох до шести датчиків (перетворювачів) тиску типу «Метран», «Сапфір», «Сафір», «Emerson», «Honeywell», «Yokogawa» і інших датчиків КВПіА з двох -трьох-п'яти-вентильними маніфольди (вентильними блоками). На бічних стінках в нижній частині корпусу є різьбові втулки для адаптерів проходів кабелів і імпульсних трубок (діаметром 8 ... 14 мм) через утеплені подвійні стінки шафи.

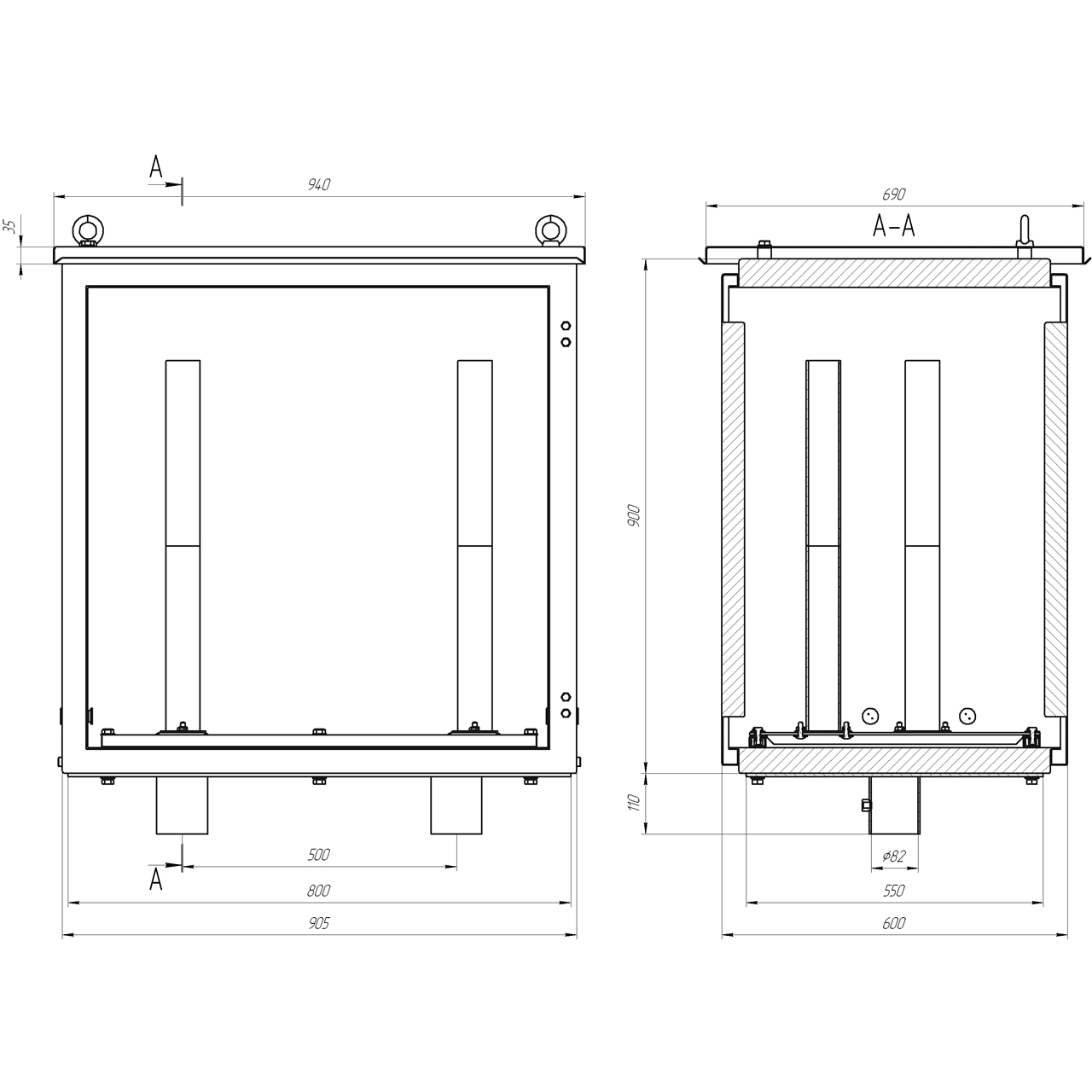

Монтаж шафи здійснюється на дві вертикальні ноги (стійки) діаметром 76 мм, які під час підготовки місця установки шафи зручно забетонувати в фундамент технологічного майданчика або приварити до металоконструкцій установки.

Невеликі габарити кліматичної шафи МПШ дозволяють розміщувати її безпосередньо біля точки врізання або пристрою для відбору.

Термошафа має ступінь пило-вологозахисту IP65 і призначена для розміщення на відкритому повітрі. Цинкоутримуюче і полімерне металопорошкове покриття шафи гарантує довгий термін експлуатації шафи в агресивних умовах нафто-хімічної та гірничо-переробної промисловості.

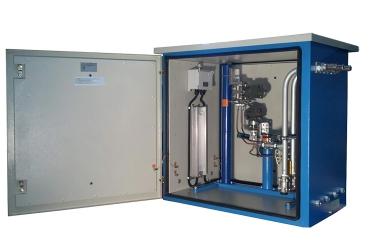

Для обігріву в холодну пору року в приладовий бокс може бути встановлений електрообігрівач загальнопромислового виконання ТНК-100 (2 шт.) або нагрівач вибухонебезпечного виконання НСВ-200.

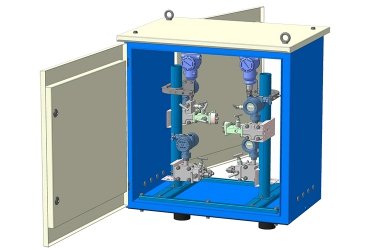

Вимірювальні прилади монтуються всередині захисного боксу на вертикальній регульованій стійці діаметром 1,5 ... 2". Шафа має дві двері для двостороннього доступу до датчика при монтажі та обслуговуванні. Шафи серії МПШ є функціональними аналогами діабоксів.

Шафа конструктивно може бути виконана розрізною або роз'ємною для установки на трубу (магістраль) з приладами для обліку витрати робочого середовища.
