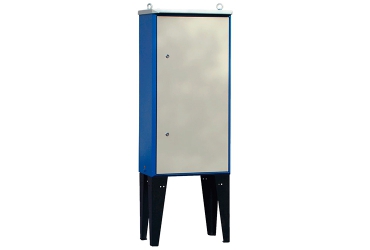

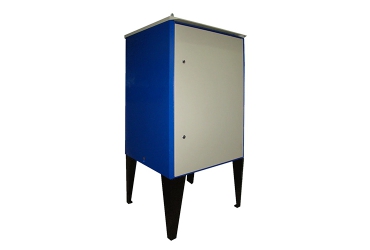

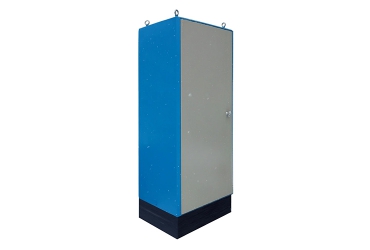

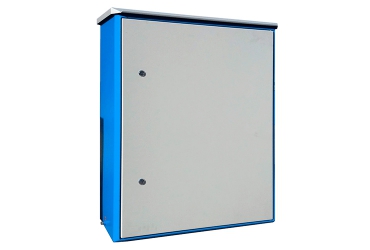

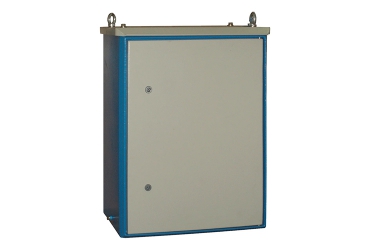

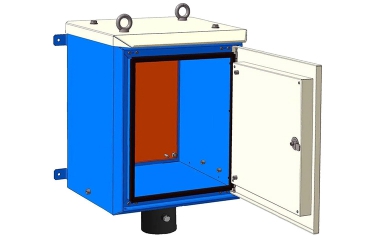

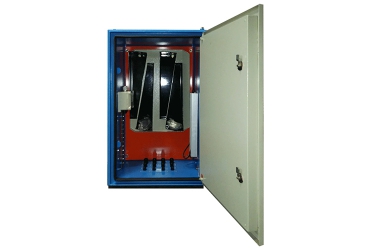

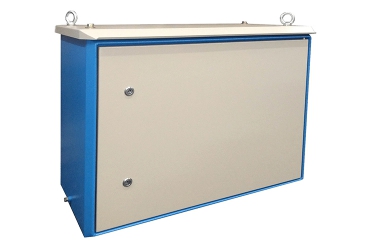

Приладова шафа цільнозварена ПШ-ц

Шафи приладові цільні ПШ-ц призначені для розміщення в них електрощитового обладнання КВП і А (датчики тиску, датчики перепаду тиску, датчики витрати, обчислювачі, контролери, джерела живлення, елементи релейної автоматики та інше технологічне обладнання систем АСУТП). Доступ до обладнання, яке знаходиться всередині шафи, забезпечується з одного боку. Устаткування всередині шафи монтується на товстій монтажній панелі.

Шафа має цільно зварений металевий корпус зі сталі товщиною 2 мм. Утеплення забезпечено подвійною стінкою товщиною 50 мм, всередині якої поміщений утеплювач (негорюча мінеральна вата). Високий ступінь антикорозійного захисту забезпечене цинкуванням та полімерним порошковим забарвленням металоконструкції. Антивандальний захист досягається прихованими дверима з прихованими петлями та спеціальним антивандальним замком підвищеної секретності.

Габарити корпусів шафи - від 500х400х300 мм до 1800х800х600 мм (ВхШхГ).

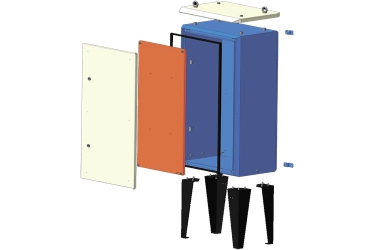

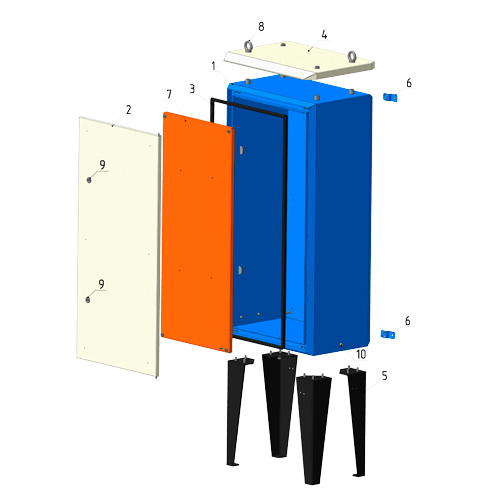

Конструкція шафи ПШ-ц



  1. Корпус шафи утеплений
  2. Дверь
  3. Гумове ущільнення прорізу двері
  4. Захисний козирок

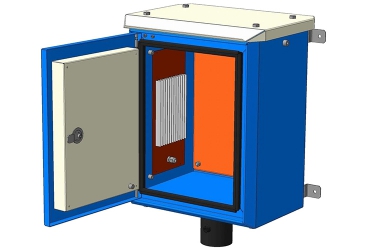

  5. Ніжки (нижня основа для ПШ-ц 0543)
  6. Кронштейни кріплення шафи на стіну
  7. Монтажна панель
  8. Транспортувальний рим-болт
  9. Замок
  10. Клема заземлення шафи



Корпус будь-якої приладової шафи не можна розглядати, як вибухонепроникну оболонку. При розміщенні шафи у вибухонебезпечній зоні все обладнання, що розміщується в цій шафі, повинно мати відповідне маркування по вибухозахисту. Електрообігрівач і клемна коробка, що поставляються в комплекті з шафою, мають маркування вибухозахисту згідно сертифікату.
