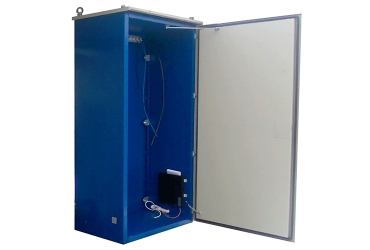

Приладова шафа панельна серії ПШ-п
Приладова шафа панельна (ПШ-п) - це утеплена панельна приладова шафа, яка використовується для розміщення в неї електрощитового обладнання та обладнання КВПіА на монтажних панелях або перфорованих швелерах.
Цифри в найменуванні шафи позначають висоту (В), ширину (Ш) і глибину (Г) його корпуса в дециметрах (без урахування цоколя, ніжок або дощового козирка).
Конструкція шафи ПШ-п виготовляється з вуглецевої сталі (ст.3), є розбірною і складається з:
- окремих утеплених панелей (товщина 50 мм із заповненням утеплювачем з негорючої мінеральної вати);
- монтажних панелей і / або перфо-швелерів під обладнання;
- цоколя / ніжок для підлогового монтажу шафи на фундамент;
- дощового даху для захисту від опадів і нагрівання корпусу шафи сонцем (з вентильованим повітряним прошарком між корпусом і дахом);
- дверей з трьохточковою системою замикання та антивандальним замком під "англійський" ключ;
- комплекту метизів та елементів з'єднання між собою елементів конструкції;
- додаткового обладнання за вимогами замовника (адаптери під проходи крізь утеплену стінку кабелями та імпульсними трубками, система обігріву шафи загальнопромислового або
- вибухонебезпечного виконання, примусова або природна припливно-витяжна вентиляція, оглядові вікна, кронштейни та полички та т.п.).

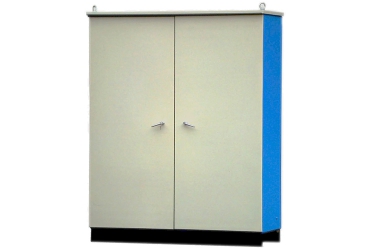

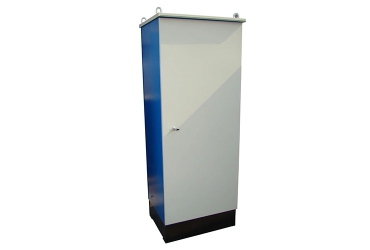

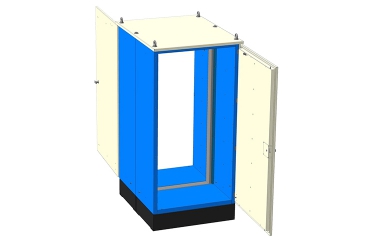

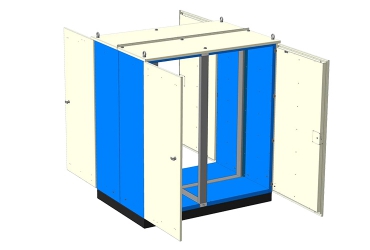

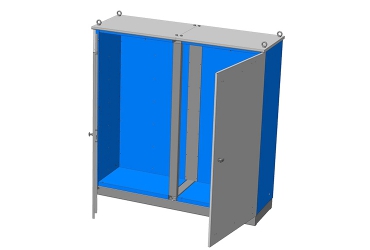

Розбірна конструкція шафи дорожче у виробництві, але дозволяє легше транспортувати громіздкі вироби та найголовніше - гнучко нарощувати розміри шафи. Наприклад, з двох шаф ПШ-п 1986 можна зробити шафу ПШ-п 19166 (спарка в ширину) або ПШ-п 19812 (спарка в глибину).
Ціни орієнтовні та коригуються з урахуванням всіх конструктивних особливостей.Кожна шафа виготовляється за Технічним завданням Замовника (опитувального листа та індивідуальним вимогам) і є Нестандартним обладнанням.
Після отримання замовлення на шафу (Технічного завдання, опитувального листа, креслення Загального виду і т.п.) ми розраховуємо вартість, оцінюємо терміни виробництва і видаємо на перевірку Техніко-Комерційну Пропозицію (ТКП), в якої обумовлені всі особливості шафи (комплектація, строки постачання, способи оплати, способи доставлення, прив'язка до курсу валют і т.п.).

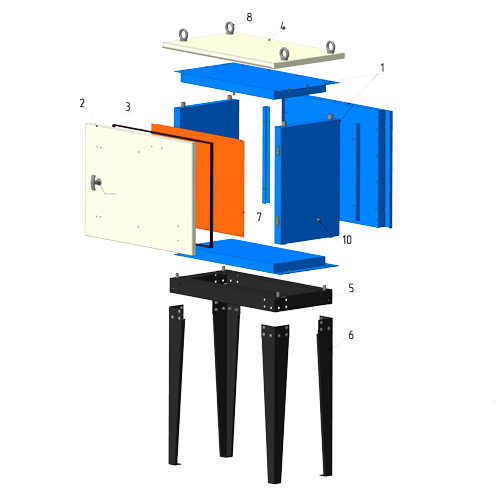

Конструкція шафи ПШ-п
 |
|
Корпус будь-якої приладової шафи не можна розглядати, як вибухонепроникну оболонку. При розміщенні шафи у вибухонебезпечній зоні все обладнання, що розміщується в цій шафі, повинно мати відповідне маркування по вибухозахисту. Електрообігрівач і клемна коробка, що поставляються в комплекті з шафою, мають маркування вибухозахисту згідно сертифікату.
