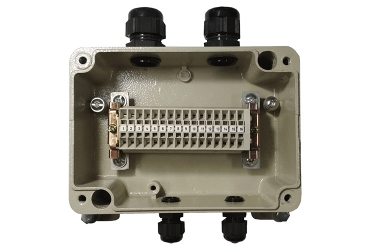

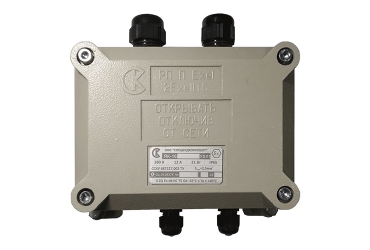

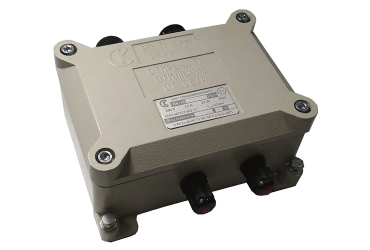

Застосування вибухозахищених клемних коробок ЯК-16
Клемна коробка, ящик клемний типу ЯК призначений для організації електропроводки - з'єднання і розгалуження гнучких кабелів з мідними жилами в силових ланцюгах і ланцюгах управління постійного і змінного (50-60 Гц) струму з напругою до 380 В систем автоматики та вимірювальної техніки, в разі необхідності монтажу їх у вибухонебезпечних зонах з маркуванням вибухозахисту 2ЕхеIIТ5.
Ящик належить до вибухозахищеного електроустаткування групи II із захистом виду "е" і виконаний з рівнем вибухозахисту "вибухобезпечний". Ящик виконаний з маркуванням по вибухозахисту II 2G Ex eb IIC T5 Gb.
Область застосування - вибухонебезпечні зони приміщень і зовнішніх установок з підключенням і розгалуженням кабелів.

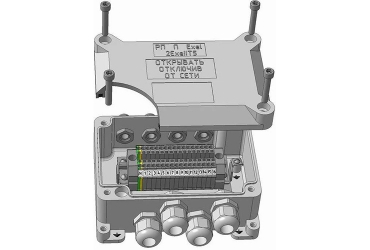

Конструкція клемних коробок ЯК

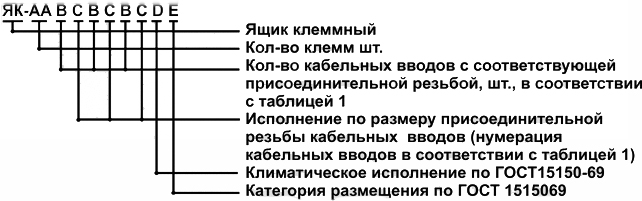

Позначення клемних коробок (ящиків клемних) ЯК
Приклад позначення:
"Ящик ЯК-16 222526 УХЛ1 ССКУ 687227.002 ТУ" з кількістю клем 16 шт. і кабельними вводами з розміром приєднувальної різьби: з двома вводами М16, з двома вводами М20, з двома вводами М25; кліматичного виконання УХЛ1, на номінальну напругу 380В.
Технічні дані клемних коробок
- Ступінь захисту коробки IP65 по 14255-69.
- Види кліматичних виконань коробки клемної У3 по ГОСТ 15150-69 і ГОСТ 15543-1-89.
- Клемна коробка призначена для експлуатації на висоті над рівнем моря не більше 2000 м.
- Мінімальне і максимальне значення температури навколишнього повітря від мінус 45оС до плюс 40оС для виконання УХЛ1.
- Клемна коробка є стійкою до впливу значно зменшених доз сонячної радіації, соляного туману, роси (в закритих приміщеннях, шафах).
- Стійкість до механічних факторів зовнішнього середовища по групі умов експлуатації М18 по ГОСТ 17516-72.
- Робоче положення в просторі будь-яке.
- Номінальний перетин жил кабелів, що приєднуються до затискачів WAGO - 1,5 - 2,5 мм2.
- Тип атмосфери будь-який по ГОСТ 15150-69.
| Типорозмір ящика | Номін. напруга, В |
Номін. частота, Гц |
Номін. струм, А |
Кількість клем, шт. |
Маса, не більше, кг |
Нумерація і кількість кабельних вводів, шт. з розміром приєднувальної різьби |
||||||
| MG16 | MG20 | MG25 | ||||||||||
| №1 (5-8) мм | №2 (6-10) мм | №3 (6-10) мм | №4 (7-13) мм | №5 (11-14) мм | №6 (14-18) мм | №7 (19-20,5) мм | ||||||
| ЯК-16 | 380 | 50/60 | 12 | 16 | 3,0 | до 16* | до 16* | до 10* | до 10* | до 10* | до 10* | до 10* |
| ЯК-24 | 380 | 50/60 | 12 | 24 | 4,6 | до 26* | до 26* | до 16* | до 16* | до 16* | до 16* | до 16* |
*вказано максимально можливе розташування кабельних вводів одного типу, при використанні декількох видів їх кількість зменшується
| Виробник | ТОВ з іі "Спецбудкомплект" |
| Країна виробник | Україна |
| Застосування | Всередині приміщення/Вуличне |
| Особливості | Вибухозахищена |
| Захист обладнання від води і пилу IP | IP65 |
| Мінімальна робоча температура | -45.0 (°С) |
| Максимальна робоча температура | 40.0 (°С) |
| Висота | 77.0 (мм) |
| Ширина | 125.0 (мм) |
| Довжина | 175.0 (мм) |
