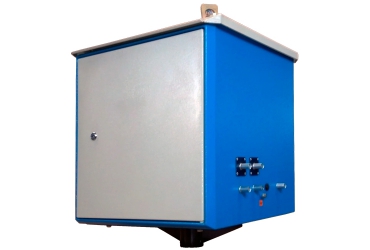

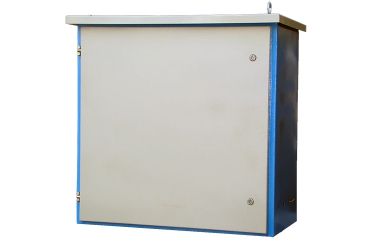

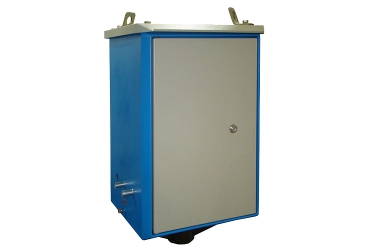

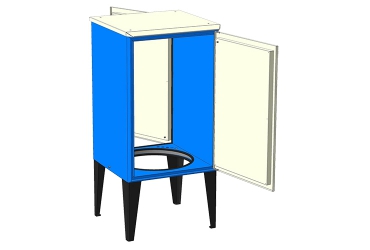

Малогабаритна приладова шафа МПШ

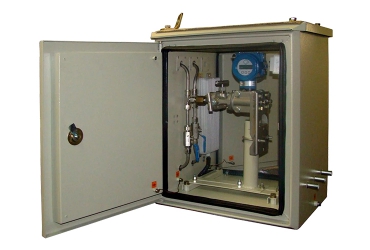

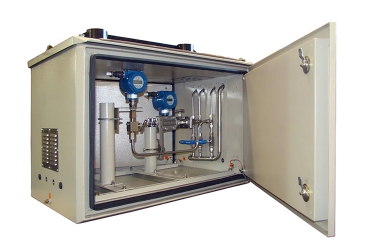

Малогабаритні приладові шафи МПШ призначені для розміщення в них первинних приладів КВПтаА (датчики тиску, датчики перепаду тиску, датчики витрати, обчислювачі, контролери та інше технологічне обладнання систем АСУТП). Доступ до внутрішафного обладнання для зручності обслуговування забезпечується з двох сторін. Устаткування всередині шафи монтується на стандартній 2 "вертикальної трубної стійці за допомогою штатних кронштейнів (Метран, Сапфір, Сафір, Rosemount, Siemens і т. П.)

Шафа має суцільнозварний металевий корпус зі сталі товщиною 2 мм. Утеплення забезпечено подвійною стінкою товщиною 50 мм, всередині якої поміщений утеплювач (негорюча мінеральна вата). Високий ступінь антикорозійного захисту забезпечена цинкуванням та полімерним порошковим забарвленням металоконструкції.
Габарити корпусів шафи варіюються від 600х400х400мм до 900х900х600мм (ВхШхГ).



Конструкція шафи МПШ



  1. Корпус шафи утеплена
  2. Дверь
  3. Гумове ущільнення прорізу двері
  4. Захисний козирок
  5. Нижня основа для кріплення шафи на трубної стійці
  6. Рухома система кріплення приладу
  7. Трубна стійка (опція)
  8. Транспортувальний рим-болт
  9. Адаптери імпульсних ліній і кабельних введень
  10. Замок
  11. Клема заземлення шафи



Корпус будь-якої приладової шафи не можна розглядати, як вибухонепроникну оболонку. При розміщенні шафи у вибухонебезпечній зоні все обладнання, що розміщується в цій шафі, повинно мати відповідне маркування по вибухозахисту. Електрообігрівач і клемна коробка, що поставляються в комплекті з шафою, мають маркування вибухозахисту згідно сертифікату.
