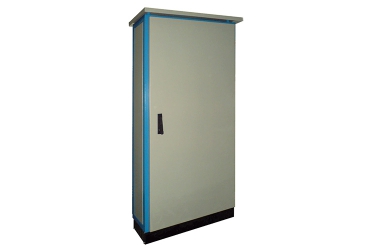

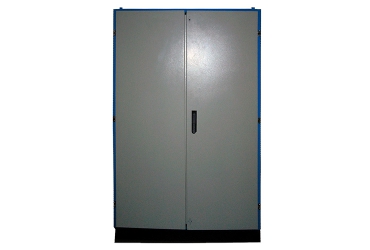

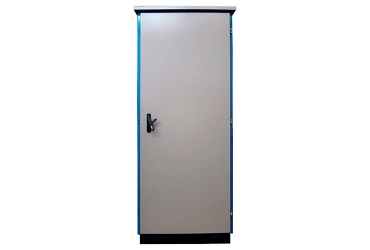

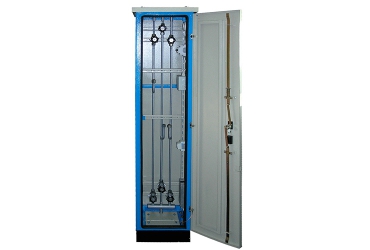

Приладова шафа каркасна ПШ-к
Шафи приладові каркасні ПШ-к призначені для розміщення електрощитового обладнання КВПіА (датчики тиску, датчики перепаду тиску, датчики витрати, обчислювачі, контролери, джерела живлення, елементи релейної автоматики та інше технологічне обладнання систем АСУТП). Доступ до обладнання, яке знаходиться всередині шафи, забезпечується з одного боку, а також для доступу до обладнання з тильного боку маємо можливість демонтувати бічні або задні панелі. Устаткування всередині шафи монтується на товстій монтажній панелі або на рамі з перфорованих швелерів.
Шафа має цільно зварений металевий каркас зі сталі товщиною 3-4 мм. Знімні панелі закривають шафу з усіх боків. Каркасна конструкція і знімні панелі дозволяють стикувати кілька шаф в одну більшого розміру. Високий ступінь антикорозійного захисту забезпечене цинкуванням та полімерним порошковим забарвленням металоконструкції.
Габарити корпусів шафи - від 600 до 2200 мм, ширина від 400 до 1000 мм, глибина від 250 до 800 мм.

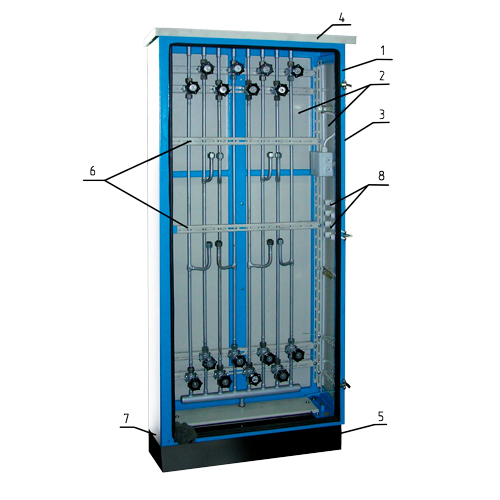

Конструкція шафи ПШ-к
 |
|
Корпус будь-якої приладової шафи не можна розглядати, як вибухонепроникну оболонку. При розміщенні шафи у вибухонебезпечній зоні все обладнання, що розміщується в цій шафі, повинно мати відповідне маркування по вибухозахисту. Електрообігрівач і клемна коробка, що поставляються в комплекті з шафою, мають маркування вибухозахисту згідно сертифікату.
