Малогабаритна приладова шафа МПШ-0644

Задати питання

Зворотній зв'язок

Ваше піводомлення відправлено

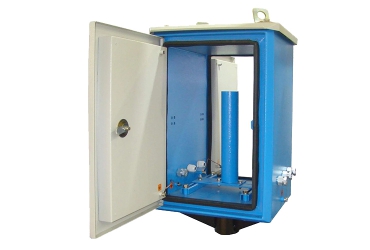

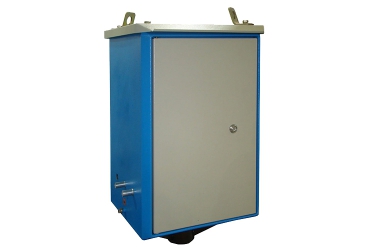

Малогабаритна приладова шафа МПШ-0644 - це шафа з двостороннім доступом до устаткування призначена для установки перетворювачів тиску, перепаду тиску різних типів (Honeywell, "Метран", "Сапфір" і т.д.). МПШ-0644 має ступінь пило-вологозахисту до IP65 і пристосований для розміщення на відкритому повітрі. Невеликі габарити МПШ- 0644 дозволяє монтувати його на "стійку - трубу" поблизу технологічної врізки. Вимірювальні прилади монтуються всередині боксу МПШ-0644 за допомогою "рухливої ​​системи кріплення приладу", що забезпечує легкий монтаж і доступ при їх обслуговуванні. Шафа є функціональним аналогом шаф Діабокс і Мультібокс.
Опис

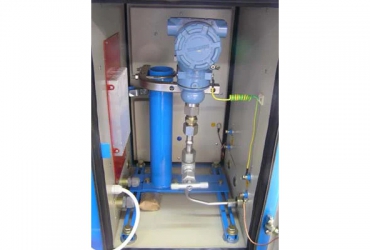

Малогабаритна приладова шафа серії МПШ-0644 призначена для монтажу одного датчика (перетворювача) тиску типу «Метран», «Сапфір», «Сафір», «Emerson», «Honeywell», «Yokogawa» і інших датчиків КВПіА з двохвентильним маніфольдом (вентильним блоком).

Монтаж шафи здійснюється на вертикальній нозі (стійці) діаметром 76 мм, яку під час підготовки місця установки шафи зручно забетонувати в фундамент технологічного майданчика або приварити до чинних металоконструкцій установки.

Невеликі габарити кліматичної шафи МПШ дозволяють розміщувати її безпосередньо біля точки врізання або пристрою для відбору.

Термошафа має ступінь пило-вологозахисту IP65 і призначена для розміщення на відкритому повітрі. Цинкоутримуюче і полімерне металопорошкове покриття шафи гарантує довгий термін експлуатації шафи в агресивних умовах нафто-хімічної та гірничо-переробної промисловості.

Для обігріву в холодну пору року в шафу може бути встановлений електрообігрівач загальнопромислового виконання ТНК-100 або нагрівач вибухонебезпечного виконання НСВ-100.

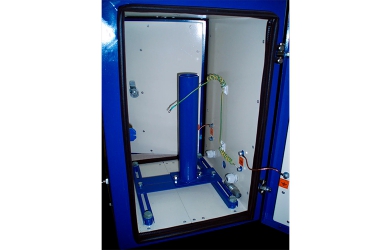

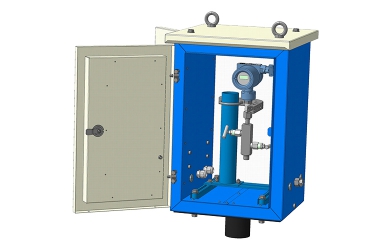

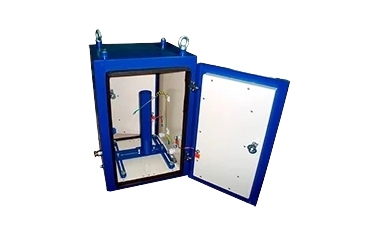

Вимірювальні прилади монтуються всередині захисного боксу на вертикальній регульованій стійці діаметром 1,5 ... 2". Шафа має дві двері для двостороннього доступу до датчика при монтажі та обслуговуванні. Шафи серії МПШ є функціональними аналогами діабоксів.

Шафа конструктивно може бути виконана розрізною або роз'ємною для установки на трубу (магістраль) з приладами для обліку витрати робочого середовища.

Характеристики
Виробник ТОВ з іі "Спецбудкомплект"
Країна виробник Україна
Застосування Всередині приміщення / Вуличне
Можливість обігріву Від вибухозахищеного обігрівача
Особливості Утеплена
Захист обладнання від води та пилу IP IP65
Мінімальна робоча температура -45.0 (°С)
Максимальна робоча температура 60.0 (°С)
Висота 600.0 (мм)
Ширина 400.0 (мм)
Глибина 400.0 (мм)
Вага 48.0 (кг)
Колір RAL 5015 (синій), RAL 7032 (сірий)



Завантажити опитувальний лист

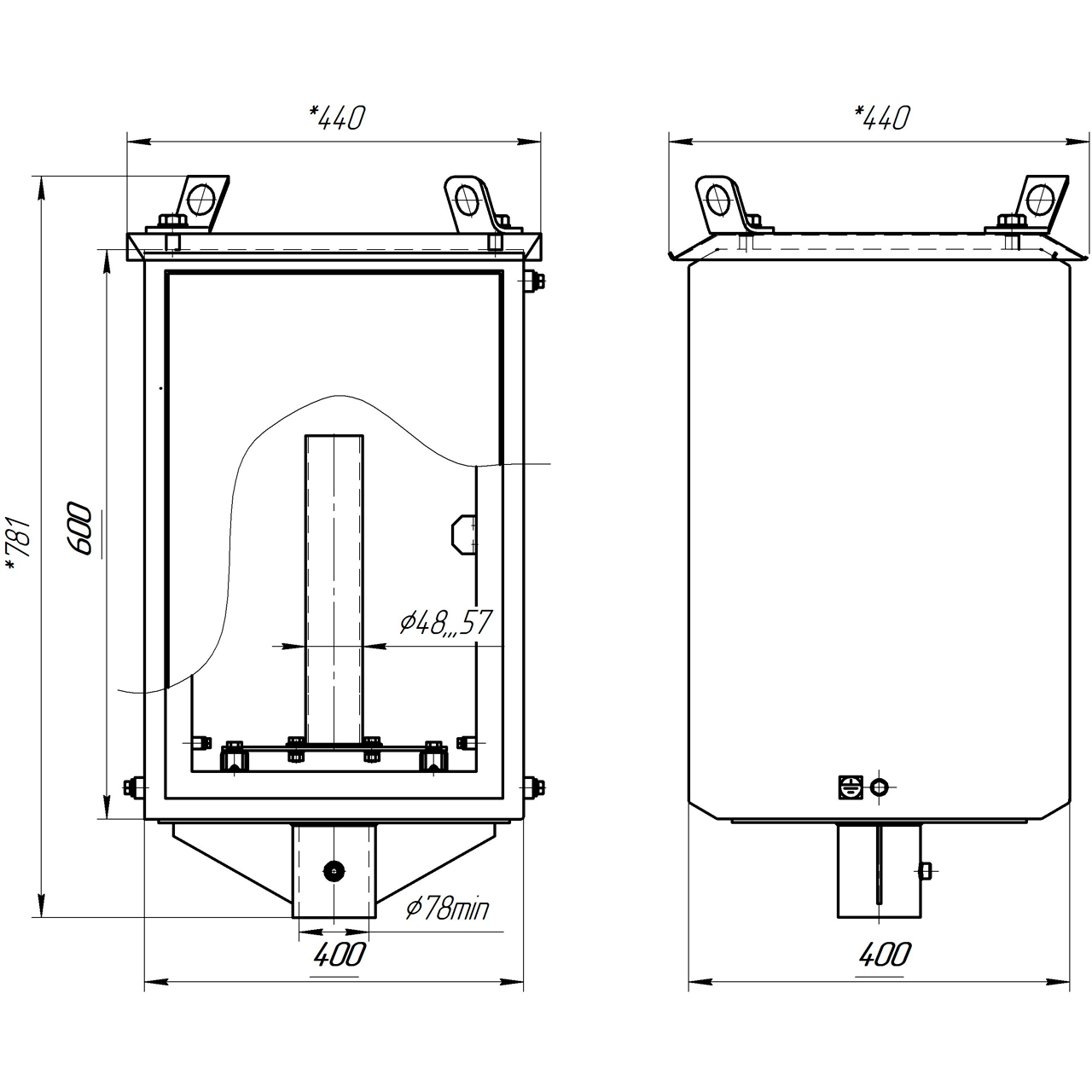

Креслення
