Коробка вибухозахисна клемна КВК-0808v2

Застосування вибухозахищених клемних коробок КВК

• Алюмінієві клемні коробки забезпечують вид вибухозахисту ІІ 2G Ex db IIC T5. Кришка нагвинчується на корпус і фіксується скобою.
• 12 типорозмірів корпусу.
• Оболонки КВК випробувані при температурі до -60°С.
• Пружинні контакти забезпечують зручність монтажу і надійність експлуатації.
• Висока стійкість корпусів КВК з алюмінієвого сплаву до впливу сірководню.
• Нова конструкція забезпечує підвищену теплопровідність.

Область застосування - вибухонебезпечні зони приміщень і зовнішніх установок з підключенням і розгалуженням кабелів.

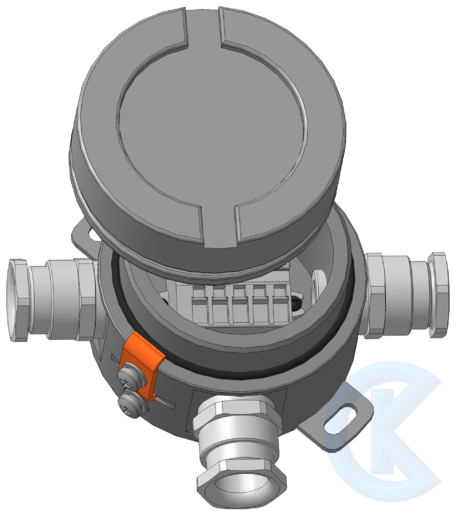

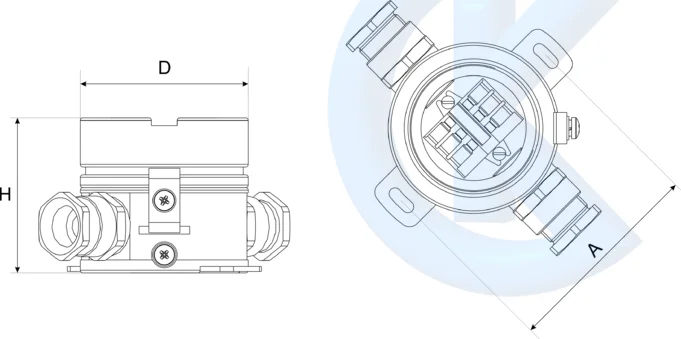

Конструкція клемних коробок

Коробка складається з наступних основних складальних одиниць:

Корпус Кришка Планка кріпильна Клемник Фіксатор Ущільнювальне кільце Комплект метизів Кабельні вводи

Корпус і кришка - це литі конструкції, які виконані з алюмінієвого сплаву і утворюють зовнішню оболонку коробки. Герметизація клемної коробки для захисту від проникнення пилу, рідин і газоподібних середовищ забезпечується гумовою прокладкою і гвинтовим з'єднанням кришки з корпусом коробки, різьбових з'єднань кабельного вводу з корпусом коробки, який ущільнений і зафіксований клеєм. Для перешкоди відкручування кришки передбачений фіксатор. На корпусі встановлені кабельні вводи, за допомогою яких здійснюється герметизоване введення і виведення електричних кабелів.

У коробках застосовані вибухозахищені кабельні вводи з маркуванням вибухозахисту Ex dIIC. Фіксація кабелю з одночасною герметизацією коробки здійснюється шляхом обтиску кабелю в кабельному вводі гумовою втулкою. Кабельний ввід складається з гнізда, корпусу, втулки з гуми, елемента контргайки, який фіксується. Жили кабелю, який вводиться в оболонку ящика, приєднуються до клемних блоків. Коробка, за місцем установки, кріпиться двома гвинтами через отвори на планці.

Позначення коробок клемних КВК:

Приклад позначення:
коробка розміром 80х80 з одним вводом МG16 і двома вводами МG20, кліматичне виконання УХЛ1, при його замовленні та в документації іншого виробу має такий вигляд: «Коробка КВК-8080-116.220.УХЛ1 ССКУ.687227.001 ТУ»

Технічні дані клемних коробок

• Ступінь захисту IP65 згідно 14255-69.
• Робоча напруга 380В
• Види кліматичних виконань коробки клемної УХЛ1 згідно ГОСТ 15150-69 і ГОСТ 15543-1-89.
• Клемна коробка призначена для експлуатації на висоті над рівнем моря не більше 2000 м.
• Мінімальне і максимальне значення температури навколишнього повітря від мінус 60^оС до плюс 40^оС для виконання УХЛ1.
• Клемна коробка є стійкою до впливу значно зменшених доз сонячної радіації, соляного туману, роси (в закритих приміщеннях, шафах).
• Стійкість до механічних факторів зовнішнього середовища по групі умов експлуатації М18 згідно ГОСТ 17516-72.
• Робоче положення в просторі будь-яке.
• Номінальний перетин жил кабелів, що приєднуються до затискачів WAGO - 1,5 - 2,5 мм².
• Тип атмосфери будь-який згідно ГОСТ 15150-69.

Вказана орієнтовна ціна базової комплектації без ПДВ. Актуальну ціну уточнюйте у менеджера

Сертифікат вибухозахисту КВК
