Коробка взрывозащищённая КВК0808v2 предназначена для соединения силовых и контрольных цепей напряжением до 380В во взрывоопасной среде.
Описание

Применение взрывозащищенных клеммных коробок КВК

  • Алюминиевые клеммные коробки обеспечивают вид взрывозащиты ІІ 2G Ex db IIC T5. Крышка навинчивается на корпус и фиксируется скобой.
  • 12 типоразмеров корпуса.
  • Оболочки КВК испытаны в условиях до -60°С.
  • Пружинные контакты обеспечивают удобство монтажа и надёжность в эксплуатации.
  • Высокая стойкость корпусов КВК из алюминиевого сплава к воздействию сероводорода.
  • Новая конструкция обеспечивает повышенную теплопроводность.

Область применения - взрывоопасные зоны помещений и наружных установок с подключением и разветвлением кабелей.

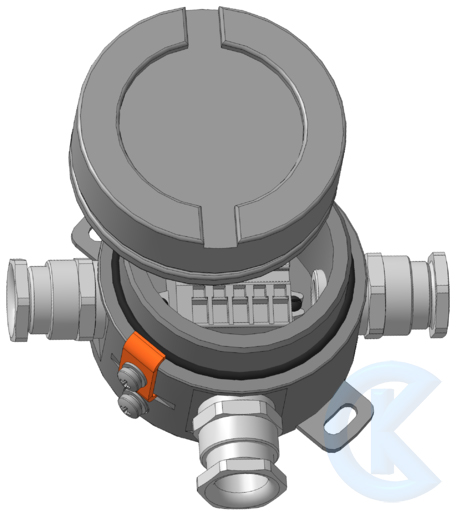

Конструкция

Конструкция клеммных коробок

Коробка состоит из следующих основных сборочных единиц:

  1. Корпус
  2. Крышка
  3. Планка крепёжная
  4. Клеммник
  5. Фиксатор
  6. Кольцо уплотнительное
  7. Комплект метизов
  8. Кабельные вводы

Корпус и крышка представляют собой литые конструкции, выполненные из алюминиевого сплава и образующие внешнюю оболочку коробки. Герметизация клеммной коробки для защиты от проникновения пыли, жидкостей и газообразных сред обеспечивается резиновой прокладкой и винтовым соединением крышки с корпусом коробки, резьбовым соединением кабельного ввода с корпусом коробки, уплотненного и застопоренного клеем. Для препятствия откручиванию крышки предусмотрен фиксатор. На корпусе установлены кабельные вводы, с помощью которых осуществляется герметизированный ввод и вывод электрических кабелей.

В коробках применены взрывозащищенные кабельные вводы с маркировкой взрывозащиты Ex dIIC. Фиксация кабеля с одновременной герметизацией коробки осуществляется путём обжатия кабеля в кабельном вводе резиновой втулкой. Кабельный ввод состоит из гнезда, корпуса, резиновой втулки, фиксирующего элемента контргайки. Жилы кабеля, вводимого в оболочку ящика, подсоединяются к клеммным блокам.  Коробка по месту установки крепится двумя винтами через отверстия на планке.

Обозначение коробок клеммных КВК:

Пример обозначения:
коробка размером 80х80 с одним вводом МG16 и двумя вводами МG20, климатическое исполнение УХЛ1, при его заказе и в документации другого изделия имеет следующий вид: «Коробка КВК-8080-116.220.УХЛ1 ССКУ.687227.001 ТУ»

Технические данные

Технические данные клеммных коробок

  • Степень защиты коробки IP65 по 14255-69.
  • Рабочее напряжение 380В
  • Виды климатических исполнений коробки клеммной УХЛ1 по ГОСТ 15150-69 и ГОСТ 15543-1-89.
  • Клеммная коробка предназначена для эксплуатации на высоте над уровнем моря не более 2000 м.
  • Нижнее и верхнее значение температуры окружающего воздуха от минус 60оС до плюс 40оС для исполнения УХЛ1.
  • Клеммная коробка является стойкой к воздействию значительно уменьшенных доз солнечной радиации, соляного тумана, росы (в закрытых помещениях, шкафах).
  • Стойкость к механическим факторам внешней среды по группе условий эксплуатации М18 по ГОСТ 17516-72.
  • Рабочее положение в пространстве любое.
  • Номинальное сечение подсоединяемых жил кабелей для зажима WAGO - 1,5 - 2,5 мм2.
  • Тип атмосферы любой по ГОСТ 15150-69.
Наименование Диаметр D, мм Высота H, мм Крепление A, мм Кол-во клемм Каб. ввода Кол-во каб. вводов Рабочее напряжение Ток, А
КВК-0606 65 60 78 3 М16 1-2 380 16
КВК-0806 80 60 93 5 М16 1-4 380 16
КВК-0808 80 80 93 5 М16 1-4 380 16
КВК-0808v2 80 80 93 5 М16-М20 1-4 380  16
КВК-0810 80 100 100 5 М16 1-4 380 16
КВК-0810v2 80 100 100 5 М16-М20 1-4 380 16
КВК-1006 100 60 113 8 М16 1-4 380  16
КВК-1008 100 80 113 8 М16-М25 1-4 380  16
КВК-1010 100 100 113 8 М12-М25 1-4 380  16
КВК-1206 120 60 133 11 М16 1-4 380  16
КВК-1208 120 80 133 11 М16-М25 1-4 380  16
КВК-1210 120 100 133 11 М16-М25 1-4 380  16

Указана ориентировочная цена базовой комплектации без НДС. Актуальную цену уточняйте у менеджера

Сертификат взрывозащиты КВК

Скачать опросный лист

Характеристики
 Производитель  ООО с ии "Спецбудкомплект"
 Страна производитель  Украина
 Применение  Внутри помещения/Уличное
 Особенности  Взрывозащищенный
 Защита оборудования от воды и пыли IP  IP65
 Минимальная рабочая температура  -45.0 (°С)
 Максимальная рабочая температура  40.0 (°С)
